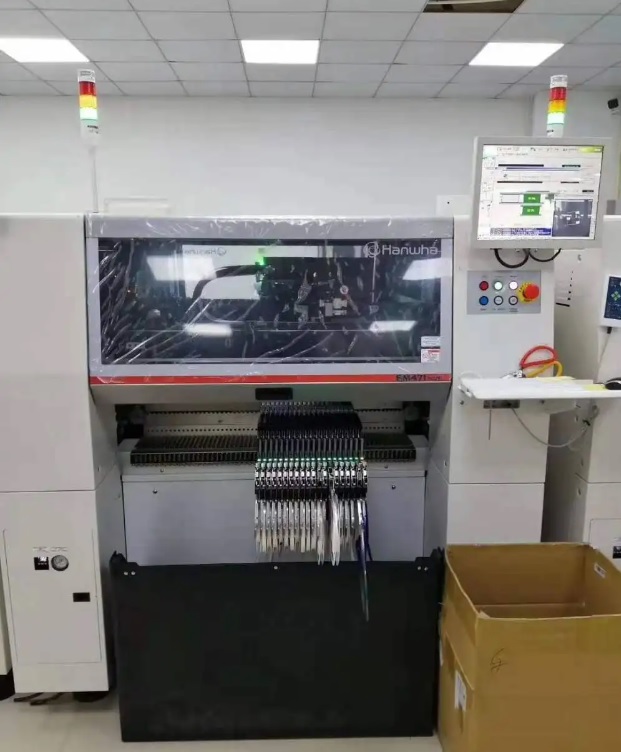

三星贴片机S1

韩华三星贴片机DECAN S1磁悬浮贴片机机器参数:

 1,轴杆数：10轴杆x1悬臂
 2,贴装速度：47000
 3,贴装精度：±28μm @ Cpk≥ 1.0/Chip
                     ±35μm @ Cpk≥ 1.0/IC
 4,元器件尺寸：03015~□55mm(H15),L75mm
 5,基板尺寸： L510xW510 (Standard)
                      L1,500xW460 (Max)
 6,Feeder搭载数量（8mm基准）：120ea
 7,能耗：
  耗电量 AC200/208/220/240/380/415V(50/60HZ,3相) 至3.5KVA
  耗气量 0.5-0.7MPa（5--7kgf/c㎡）50NI/min
 8,PCB板厚度:0.38-4.2mm
 9,重量（kg)：1600
 10,机器尺寸(mm）：1430x1740x1485

四,韩华三星贴片机Decan s1特点:
新一代中速贴片机****
 提高实际生产率
 提高贴装品质
 减少抛料率

这是为了显著提升贴片机的三大指标而开发出来的设备，它提供了多品种生产时所需要的上佳生产率。
 (1)同级设备中性能上佳
 拥有中速贴片机中很大的PCB处理能力
 510 x 510mm(标准) / 1500 x 460mm(选项)
 - 能生产1,500mm(L) x 460mm(W)大小的PCB
 (2)稳定地贴装微芯片
识别Nozzle Center
 防止漏气而改善了微芯片抛料率及贴装品质
 (3)加强了运行便利性
缩短了大型异型元器件的示教时间
 扩大了Fiducial Camera的FOV：□7.5mm → □12mm
- 缩短元器件吸取/贴装点的示教时间并且提高了示教便利性
维持共用供料器的吸取坐标
 更改型号时，继承相似型号的吸取信息而缩短了机种变更时间
统一Chip元器件照明Level
 可批次设定相同照明值而大幅减少照明变更时间，消除各设备之间的生产率差异，提高元器件DB管理的便利性

支持Multi-Vendor元器件
  能用一个Part Name管理来自两个厂商的同一元器件 , 对于Vendor相
异的元器件，不更改PCB程序也能继续生产。
轻易示教大型元器件(Panorama View)
  把脱离了相机识别领域(FOV)的大型元器件加以分割后识别，然后把
分割的元器件图像合并成一个影像地显示。
- 容易示教大型元器件的吸取/贴装位置
