贴片机

发布时间:2022-07-21 08:05:24 点击量:486

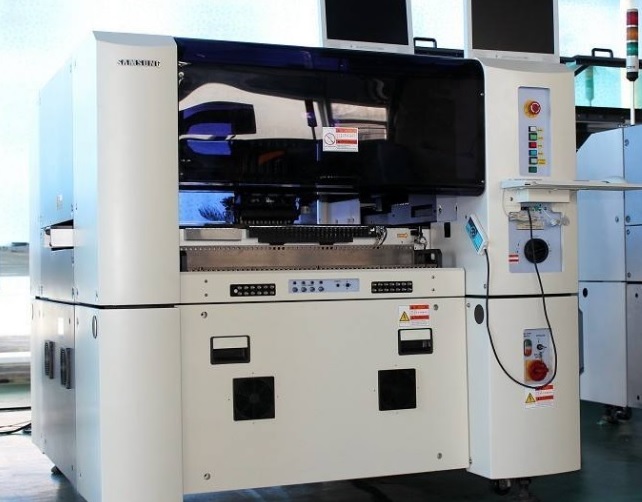

贴片机


SAMSUNG: CP45F/FV NEO

视别方法 全视觉(Fly Vision+Stage Vision)

贴装速度 Chip 高速度 0.178sec/chip

IPC9580 14900CPH(1608)

IC 飞行相机 0.75sec/QFP64

固定相机 1.6sec/QFP256

贴装精度 0603(0201)Chip ±0.08mm

1005Chip~ ±0.1mm

QFP ±0.04mm

元件尺寸 飞行相机 1005(0402)~□22mm IC,0603(0201)~□12mm (选项)

标准固定相机(FOV35) ~□32mm IC(Lead Pitch:0.4mm)

特殊固定相机(FOV20) ~□17mm IC(Lead Pitch:0.3mm)

特殊固定相机(FOV45) ~□42mm IC(Lead Pitch:0.5mm)

.Lead Pitch(QFP) 0.3mm(with FOV20 Vision)

.Ball Pitch(BGA) 0.5mm(with FOV20 Vision)

部品高 15mm(9mm:with flying vision)

PCB板尺寸 460X400X4.2~50X30X0.38 / 510X460X4.2~50X100X0.38(CP45-L NEO)
